SVAL0013PW-100V-I10A - Цифровой вольтметр + амперметр постоянного тока
Устройство предназначено для замены стрелочных измерительных головок в лабораторных блоках питания. Может использоваться для контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения и/или тока в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.
Прибор питается от источника питания напряжением от 6 до 35В. В верхней строке дисплея отображается измеренное значение напряжения. В нижней строке - протекающий ток. Возможно измерение тока в обоих полярностях, что позволяет использовать модуль в системах электропитания с использованием аккумуляторов и позволяет контролировать кроме напряжения зарядный и разрядный токи. Конструктивно прибор выполнен из двух плат: платы контроллера и платы LCD-дисплея. Плата LCD-дисплея установлена поверх платы контроллера.
Устройство имеет два клемника под отвертку, по два контакта каждый.
Назначение выводов:
- питание (6..35В),
- общий,
- вход амперметра,
- вход вольтметра.
При превышении максимального напряжения на дисплее отображается ERR V.
При превышении максимального тока на дисплее отображается ERR A.
Для конструирования регулируемого лабораторного блока питания с цифровой индикацией выходного напряжения и потребляемого тока, рекомендуется использовать совместно с импульсным стабилизатором EK-2596.
Технические характеристики
| Параметр | Значение |
| Напряжение питания (фильтрованное) | +6..+35V |
| Потребляемый ток | 0,03А |
| Диапазон измеряемых напряжений | 0...+99.9V |
| Диапазон измеряемых токов | -9,99A..9,99А |
| Дискретность измерения напряжения | 0,1V |
| Дискретность измерения тока | 0,01А |
| Погрешность измерения напряжения | 1% |
| Погрешность измерения тока | 2% |
| Дисплей / подсветка | Позитив / белая |
Внимание! При подключении соблюдайте полярность!
Измеряемый ток не должен превышать значения 10А.

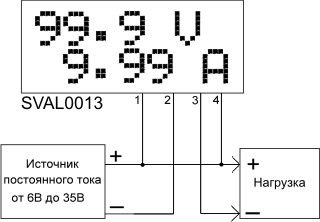

Простая схема включения

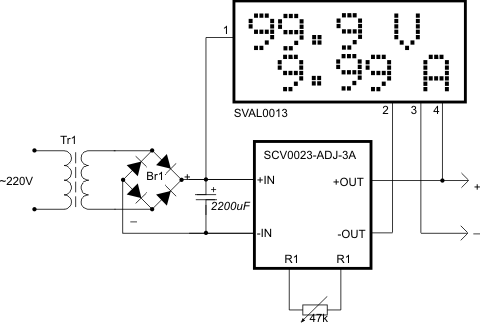

Схема включения ампервольтметра с модулем SCV0023-ADJ-3A

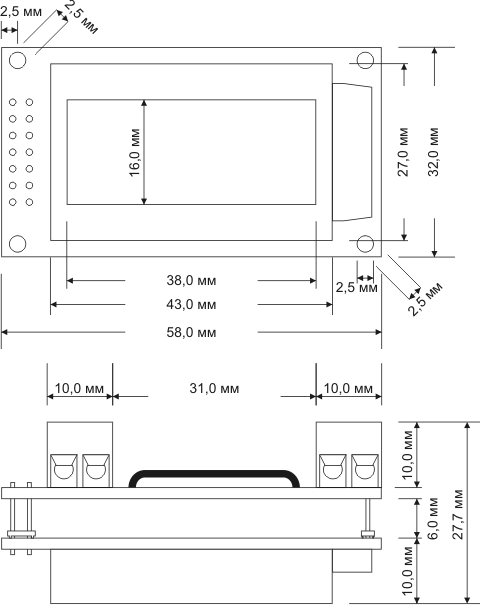

Габаритные размеры
