Контроллер защиты от переполюсовки SPP0025-25V-3A
Знакомая ситуация: подключаешь устройство к источнику питания, а из него идет дымок, причина - в спешке были перепутаны провода. Особенно обидно, когда это было не дешевое устройство - эхолот, ноутбук и т.д. Избежать таких ситуаций поможет SPP0025. Контроллер предназначен для защиты нагрузки от переполюсовки питающего напряжения.
Контроллер имеет миниатюрные размеры, что позволяет встроить его почти в любое устройство. Контроллер имеет низкое сопротивление открытого канала, равное 0,03 Ом (при 12 В), соответственно при токе 3 А, напряжение падения на открытом канале контроллера всего 0,09 В, а выделение тепла 0,27 Вт. К примеру, если использовать для защиты от переполюсовки диод Шоттки, то при 3 А падение напряжение будет более 0,5 В, а выделение тепла более 1,5 Вт! При токе потребляемом нагрузкой более 2 А, для диода потребуется еще и радиатор. Особенно оправдано применение данного контроллера, для автономных применений и в походных условиях, где каждый Вт электричества на счету. А при нагрузках более 3 А, применение контроллера еще и экономически оправдано, т.к. 3 А Шоттки и радиатор сопоставим со стоимостью контроллера.
Технические характеристики
| Параметр | Значение |
| Напряжение коммутации | 4..25 В |
| Максимальный коммутируемый продолжительный ток | |
| при питании 6..25 В, -40..70° С | 3 А |
| при питании 4..6 В, -40..70° С | 2 А |
| при питании менее 3 В, -40..70° С | 0,2 А |
| Максимальный коммутируемый кратковременный ток при питании 6..25 В | 5 А |
| Сопротивление открытого канала при питании | |
| 4 В | 0,05 Ом |
| 5 В | 0,04 Ом |
| 10 В | 0,03 Ом |
| Падение напряжения на открытом канале при питании 12 В, 1 А | 0,03 В |
| Диапазон рабочих температур | -40..85° С |
| Размеры модуля | 11,5 х 9,5 х 3,3 мм |
| Вес модуля | 0,4 г |

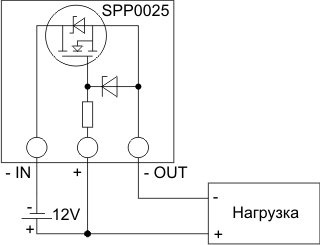

Схема включения

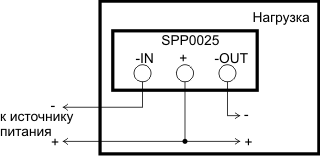

Структурная схема контроллера, встроенного в нагрузку

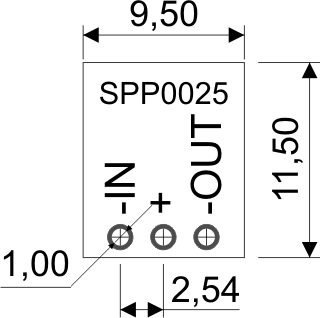

Габаритные размеры
