Evolution light SEM0016M-13A
Модули семейства SEM (Smart Evolution Module) - основа будущего устройства, которое можно получить, развив модуль до нужного. Evolution module может иметь множество применений и будет полезен как радиолюбителям для конструирования единичных устройств и экспериментов, так и профессионалам в разработке серийных устройств.
Модуль SEM0016 содержит контроллер, керамический конденсатор по питанию, макетное поле из 79 контактных металлизированных точек диаметром 0,9мм. Остается только дополнить его необходимой периферией и запрограммировать, что позволяет значительно сократить время реализации проекта, с момента задумки до внедрения в работу.
При необходимости, часть макетного поля может быть легко удалена пассатижами или ножницами по металлу. На плате модуля SEM0016, в отличие от модулей SEM0007, не установлен интегральный стабилизатор напряжения, что позволяет использовать модуль в схемах с напряжениями менее 5В, а так же схемах с использованием LDO-стабилизатора и схемах с питанием от батареек, и микропореблением. Каждый вывод контроллера выведен на соответствующую точку макетного поля и пронумерован от 1 до 8 соответственно номеру вывода контроллера. Контакты разъема внутрисхемного программирования полностью совпадают с контактами разъема программатора SPA0008.
| Параметр | Значение |
| Напряжение питания | 1,8..5,5V |
| Диапазон тактовых частот | |
|
при напряжении питания 1,8..2,7V |
0..4MHz |
| при напряжении питания 2,7..4,5V | 0..10MHz |
| при напряжении питания 4,5..5,5V | 0..20MHz |
| Температурный диапазон | -40°C..+85°C |
| Производительность, при 20MHz | 20MIPS |
| Флеш память программ | 1Kbytes |
| Энергонезависимая память данных | 64Bytes |
| Оперативная память | 64Bytes |
| Ток потребления в активном режиме при 1MHz, 1.8V, 25°С | 0,19mA |
Внимание:
- Модуль не имеет защиты от переполюсовки!
- Модуль не имеет встроенного стабилизатора напряжения!
- Нумерация выводов на плате модуля соответствует нумерации выводов контроллера.
Габаритные размеры

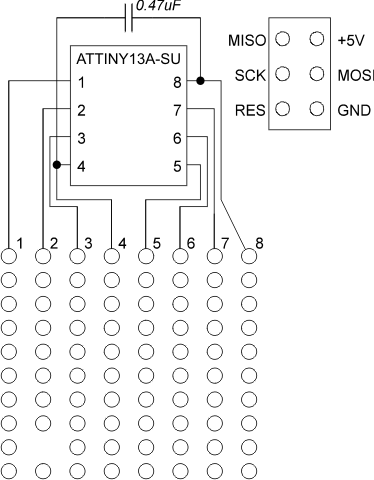

Схема
Ссылки по теме
- Описание контроллера
- Статья Evolution - начало. (Первые шаги в освоении программирования микроконтроллеров.)
