SHD0028G - Двухразрядный светодиодный семисегментный дисплей
Двухразрядный светодиодный индикатор с простой последовательной шиной избавит от недостатков динамической индикации.
Преимущества:
- Отсутствует мерцание.
- Имеет статичную индикацию, что полезно в цепях критичных к цифровым шумам, там, где динамическая индикация не может быть использована по причине сильных помех.
- В отличие от динамической индикации значительно меньше отвлекает управляющий процессор. В то время когда что либо отображается на дисплее, процессор может находится в спячке и просыпаться только на время обновления информации на дисплее.
- Возможно последовательное наращивание практически неограниченного количества дисплеев, в т.ч. разных цветов. Конструкция модуля позволяет пайкой торцевых контактов наращивать дисплеи в стык без зазора в лицевой части индикатора.
- Требует 4 сигнальных ноги процессора (в простом случае достаточно 3х ног), при почти не ограниченной возможности наращивания разрядности.
- Простая и быстродействующая цифровая шина.
Контроллер дисплея представляет собой 16-разрядный сдвиговый регистр с возможностью программирования резистором "R-EXT" выходного тока. При последовательном включении нескольких дисплеев просто увеличиватся разрядность этого регистра 32, 48 и т.д. Резистором R-EXT, устанавливается ток сегментов. Резистор предустановлен на плате дисплея, R2=4.7Ком, что равно току сегмента 4mA. В модуле предусмотрены контакты для установки дополнительного внешнего резистора R-EXT в позицию R1, если требуется увеличить выходной ток сегмента. Предустановленый резистор R1 и внешний R2 включены в параллель. При необходимости R2 может быть удален и использован только внешний R1. Ток сегмента рассчитывается по формуле IOUT=(1,185/REXT)*15.2 Кроме этого возможна программная регулировка яркости дисплея - скважностью сигнала ENABLE.
Питание модуля от 3.3 до 5V следует учитывать, что напряжение питания модуля не должно быть ниже напряжения питания контроллера. В дисплее использован контроллер SD16739STR, все электрические и временные параметры см. в документации к контроллеру SD16739STR.
Технические характеристики
| Параметр | Значение |
| Напряжение питания | 3,3..5 В |
| Максимальное напряжение питания | 6 В |
| Допустимый ток сегмента | 0..30 мА |
| Максимальная тактовая частота | до 30 МГц |
| Рабочая температура | -40°C..+85°C |
| Цвет свечения | Зеленый |
| Высота символа | 14,2 мм |
| Вес модуля | 7 г |
| Размеры модуля | 25 х 24 х 11 мм |
Описание выводов и сигналов
| Маркировка на модуле | Наименование сигнала | Вход / Выход | Назначение контакта |
| +5 | + 3,3..5В | - | + Питание модуля 3,3..5 В |
| + | + 3,3..5В | - | + Питание модуля 3,3..5 В |
| GND | GND | - | Общий |
| IN | SERIAL-IN | ВХОД | Вход последовательных данных |
| C | CLOCK | ВХОД | Тактовые импульсы |
| L | LATCH | ВХОД | Импульс записи в выходной регистр |
| E | ENABLE | ВХОД | Разрешающий сигнал включения светодиодов |
| OUT | SERIAL-OUT | ВЫХОД | Выходные данные с последнего разряда регистра |
| R1 | R-EXT | ВХОД | Внешний резистор установки максимального тока сегментов |

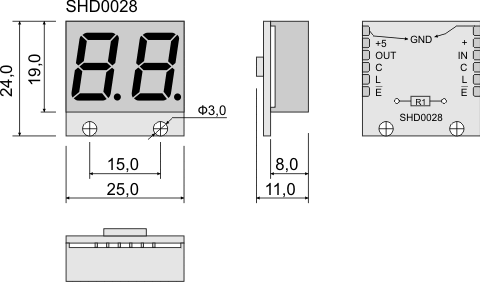

Габаритный чертеж

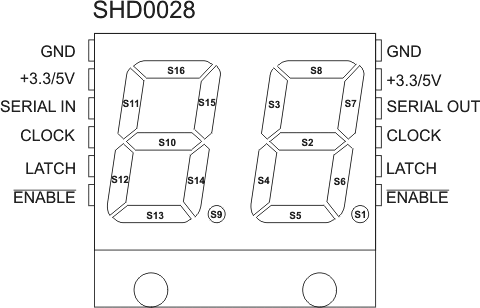

Нумерация сегментов

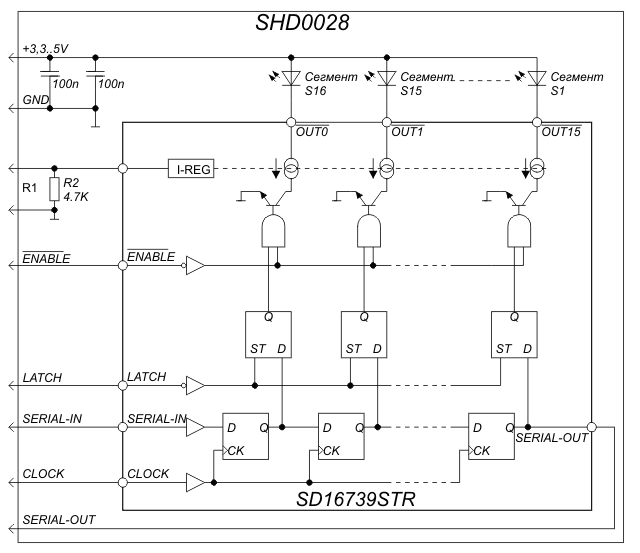

Схема модуля

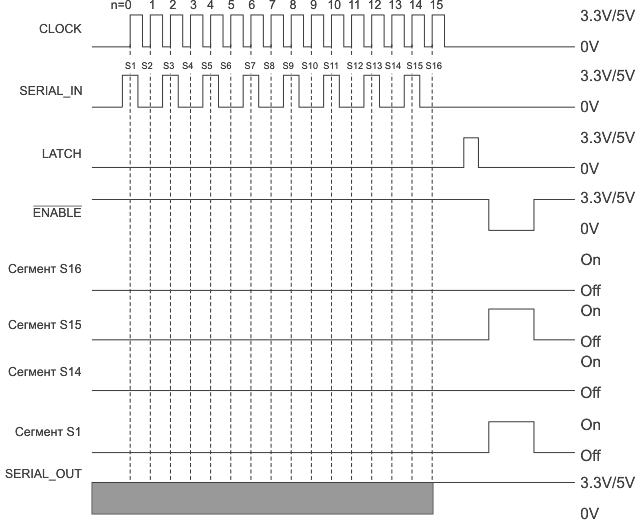

Временная диаграмма
